Instalasi pipa gas industri menghubungkan sumber gas, baik tangki, silinder, maupun microbulk, dengan titik penggunaan di fasilitas produksi, laboratorium, atau pembangkit. Karena gas yang disalurkan bisa bersifat mudah terbakar, reaktif, toksik, atau bersuhu ekstrem, instalasi pipa gas tidak bisa disamakan dengan instalasi pipa air atau pipa untuk fluida umum lainnya. Setiap tahapannya membutuhkan perhitungan teknis dan standar keselamatan yang spesifik.
Berikut tahapan utama dalam instalasi pipa gas industri, beserta hal-hal yang perlu diperhatikan di setiap tahapnya.
1. Survei Lokasi dan Analisis Kebutuhan Gas
Sebelum menentukan desain jalur pipa, tim instalasi perlu memahami kondisi aktual lokasi, mulai dari jarak antara sumber gas dan titik penggunaan, kontur area, hingga potensi hambatan seperti struktur bangunan atau jalur lain yang sudah ada. Jenis gas yang akan disalurkan juga menentukan pendekatan instalasi, apakah gas tersebut mudah terbakar, reaktif, toksik, atau bersuhu sangat rendah seperti liquid nitrogen. Studi kasus instalasi jalur pipa liquid nitrogen dari tangki ke ruang produksi PT BIB Lembang menunjukkan bagaimana desain jalur pipa disesuaikan dengan kontur dan tata letak area proyek yang sebenarnya di lapangan.
Ketentuan mengenai instalasi, penyimpanan, dan penanganan gas bertekanan maupun cryogenic fluid umumnya mengacu pada NFPA 55, Compressed Gases and Cryogenic Fluids Code, yang mengatur persyaratan keselamatan dasar untuk instalasi gas dalam bentuk tabung portable maupun tangki stasioner.
2. Desain Jalur dan Pemilihan Komponen
Setelah kebutuhan dan kondisi lapangan dipahami, tahap berikutnya adalah merancang jalur pipa beserta komponen pendukungnya, seperti regulator, valve, flash back arrester, dan pressure gauge. Untuk instalasi yang melibatkan banyak jenis gas sekaligus, jalur biasanya dipisah ke dalam beberapa panel berdasarkan klasifikasi bahaya gas tersebut. Studi kasus instalasi dan interkoneksi 26 jalur tubing untuk mesin gravimetri sistem mix gas menunjukkan bagaimana 26 jenis gas dibagi ke dalam 5 panel agar sistem penyaluran gas berjalan aman dan mudah dikontrol.
Untuk instalasi manifold yang menggabungkan beberapa jalur tabung gas menjadi satu titik distribusi, penempatan safety valve dan check valve juga menjadi bagian penting dari desain. Hal ini terlihat pada studi kasus instalasi jalur pipa oksigen dengan manifold untuk PT Baja Perkasa Sentosa, yang menunjukkan bagaimana desain manifold disesuaikan dengan kebutuhan distribusi oksigen di fasilitas industri.
3. Pemasangan dan Dukungan Struktural

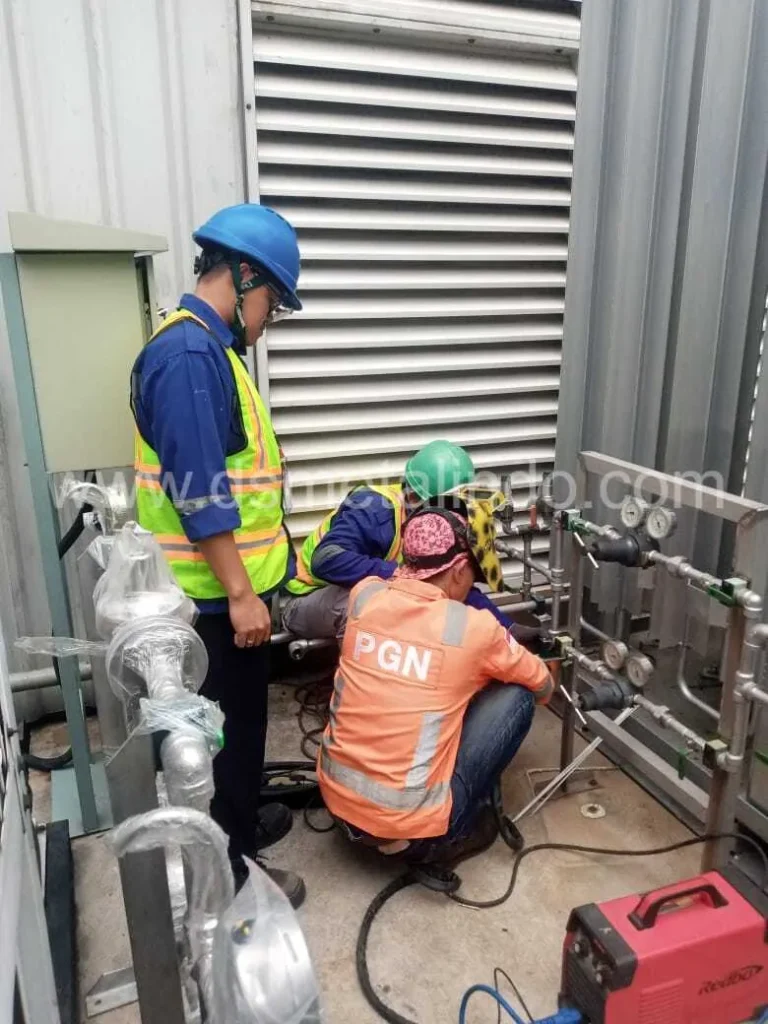

Tahap pemasangan mencakup penyambungan pipa sesuai jalur yang telah didesain, pemasangan komponen pendukung, serta dukungan struktural seperti pipe rack, fondasi, atau perlindungan beton di titik-titik yang rawan gangguan eksternal. Dukungan struktural ini penting terutama untuk jalur pipa yang panjang atau melintasi area terbuka. Penempatan dan jarak antar penopang pipa umumnya mengacu pada standar seperti MSS SP-58 untuk pipe hangers and supports, yang mengatur persyaratan material, desain, dan pemasangan penopang pipa untuk berbagai suhu layanan.
Untuk fasilitas yang membutuhkan jalur pipa gas sederhana dengan cakupan area yang lebih kecil, prinsip instalasi tetap mengikuti tahapan yang sama meski skalanya berbeda, seperti pada studi kasus instalasi jalur pipa untuk PT Sogood Food.
4. Pengujian dan Commissioning
Sebelum jalur pipa gas dioperasikan, seluruh sistem harus diuji untuk memastikan tidak ada kebocoran dan setiap komponen bekerja sesuai spesifikasi. Pengujian umum yang dilakukan meliputi pressure test menggunakan gas nitrogen serta helium leak test untuk jalur yang menangani gas bertekanan tinggi. Untuk instalasi yang membutuhkan pengukuran presisi tambahan, seperti pada studi kasus jasa pengukuran laju aliran hydrogen cofiring pada PLTDG Pesanggaran Bali untuk PT PLN Indonesia Power, commissioning turut mencakup verifikasi akurasi flow meter sebelum jalur pipa digunakan untuk pengujian sesungguhnya.
Untuk gas dengan molekul kecil dan mudah terbakar seperti hydrogen, pengujian kebocoran menjadi lebih krusial karena risiko keselamatannya lebih tinggi. Studi kasus instalasi manifold hydrogen untuk lighting tower hydrogen fuel cell electric vehicle PT Patria menunjukkan bagaimana seluruh jalur tubing diuji tekanan menggunakan nitrogen sebelum sistem dinyatakan siap dioperasikan.
Hal yang Perlu Diperhatikan dalam Instalasi Pipa Gas
Beberapa hal berikut sebaiknya menjadi perhatian utama sebelum dan selama proses instalasi pipa gas berlangsung.
- Klasifikasi gas. Pisahkan jalur berdasarkan sifat gas, seperti mudah terbakar, reaktif, toksik, atau inert, untuk menghindari risiko interaksi yang tidak diinginkan.
- Material yang sesuai. Pilih material pipa dan komponen yang tahan terhadap tekanan kerja serta karakteristik kimia gas yang disalurkan.
- Dukungan struktural yang memadai. Pastikan jalur pipa memiliki penopang, pelindung, atau fondasi yang sesuai, terutama pada area terbuka atau titik yang rawan gangguan eksternal.
- Pengujian menyeluruh sebelum operasional. Jangan mengoperasikan sistem sebelum seluruh jalur dinyatakan bebas kebocoran melalui pressure test atau leak test.
- Kepatuhan pada standar keselamatan. Ikuti persyaratan keselamatan gas bertekanan yang berlaku, termasuk ketentuan dalam OSHA 1910.101 tentang persyaratan umum penanganan gas bertekanan, untuk melindungi operator dan fasilitas dari risiko kebocoran atau kegagalan sistem.
